壓縮彈簧

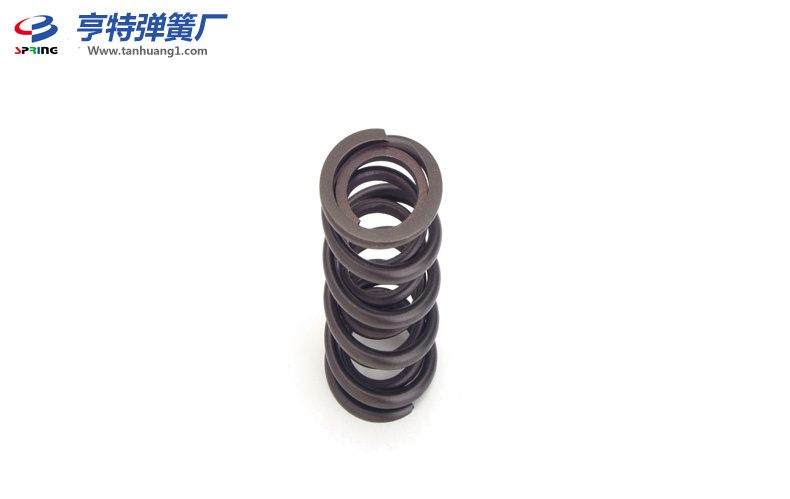

圓柱螺旋壓縮彈簧，英文名cylindrical helical compression spring。是指承受壓縮力的圓柱螺旋彈簧，用彈簧鋼絲繞制成的螺旋狀彈簧。結構簡單、制造方便、用途最廣。
壓縮彈簧類型

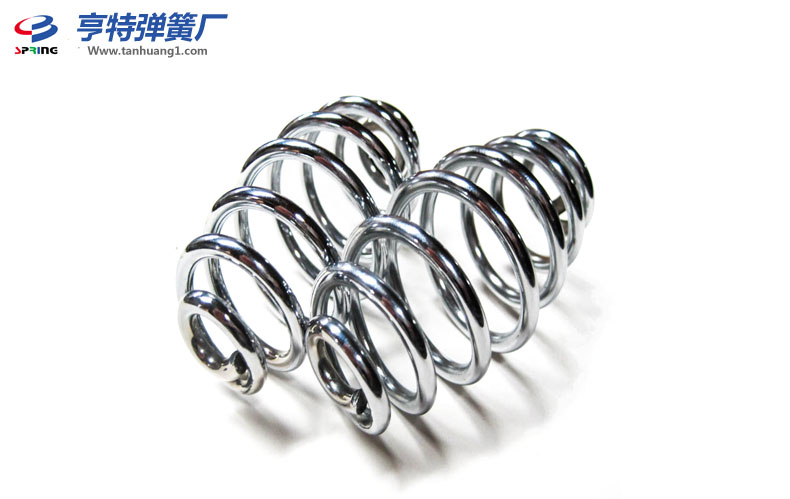

1、壓縮彈簧按外型可分為：圓柱形、圓錐形、中凸形和中凹形以及少量的非圓形等
按節距可分為：普通壓縮彈簧；變徑壓縮彈簧（變徑壓縮彈簧也包含有：圓柱形、圓錐形、中凸形和中凹形以及少量的非圓形）。
2、按螺旋線方向可分為：左旋彈簧；右旋彈簧。
3、依彈簧使用條件分為：
Ⅰ類：受交變載荷作用次數在＞106次以上，屬于無限壽命計算范疇，應進行疲勞強度計算;
Ⅱ類：受交變載荷作用次數在103~105次之間、受沖擊載荷，屬于有限壽命計算范疇;
Ⅲ類：受交變載荷作用次數在＜103次以下，屬靜載強度計算范疇。
壓縮彈簧參數
圓柱螺旋壓縮彈簧的部位、名稱、規格：
簧絲直徑：d，表示彈簧的鋼絲直徑。
彈簧外徑：D0，表示彈簧的外直徑。
彈簧內徑：D1，表示彈簧的內直徑，D1=D-2d。
彈簧中徑：D2，表示彈簧的平均直徑，D2=D-d。
節距：t，除兩端支承圈外，表示相鄰兩圈的軸向距離。
有效圈數：n、支承圈數n2和總圈數n1

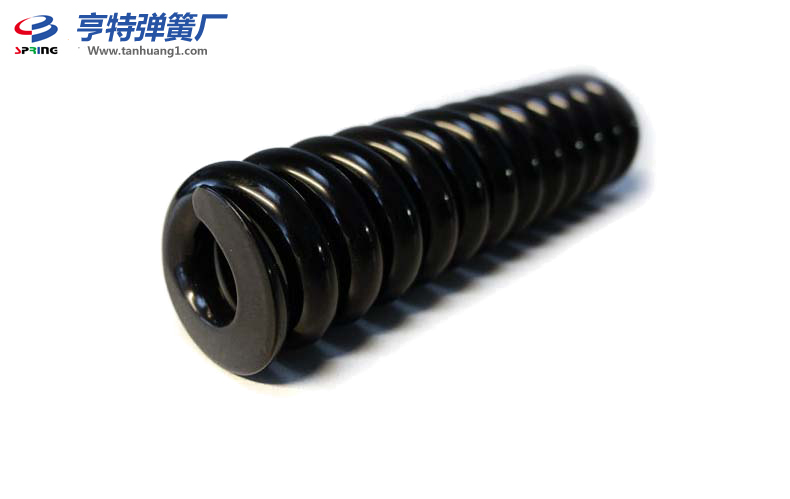

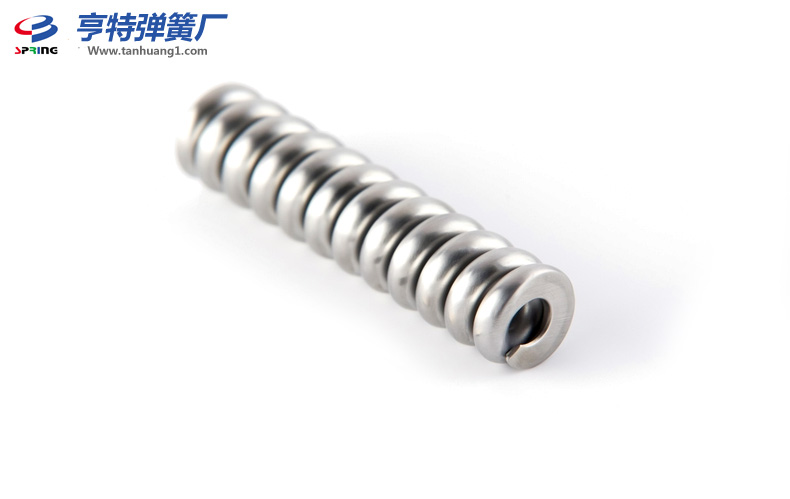

支承圈：為使彈簧受力均勻，兩端并緊且磨平。并緊磨平的各圈僅起支承和定位作用，稱為支承圈。彈簧支承圈有1.5圈、2圈及2.5圈三種，常見為2.5圈。
彈簧展開長度L：用于纏繞彈簧的鋼絲長度。
彈簧的剛度：載荷增量與變形增量之比，即產生單位變形所需的載荷，稱為彈簧的剛度
彈簧的特性線：載荷與變形之間的關系曲線稱為彈簧的特性線。
壓縮量：彈簧工作時下壓的高度
彈簧設計
不同的彈簧有不同的設計方法，這里為主要介紹下圓柱壓縮彈簧設計方法。彈簧設計初要對產品的性能有一個預期的了解，提前預判應用哪些類型的彈簧，然后再向這種類型的彈簧去設計安裝參數和進行載荷計算。
1、彈簧選材
首先要明白彈簧的工作環境，根據實際工作的環境來選擇彈簧材料
|
材料 |
溫度范圍 |
性能 |
|
60Si2CrA |
-40～200 |
較高疲勞強度，彈性好，可制汽輪機汽封彈簧、調節彈簧等。 |
|
50CrVA |
-40～210 |
疲勞性能好，抗高溫，用于重要的螺旋彈簧，用于疲勞性能嚴格的彈簧如閥門彈簧等。 |
|
70 |
小于120 |
耐熱性不好，承受動載和疲勞載荷能力低，用于溫度不高的小型彈簧和不太重要的大彈簧。 |
總結：閥門油動機彈簧箱彈簧推薦使用材料：60Si2CrA-4、50CrVA-4
2、彈簧選型
不同形式的彈簧細微功能不同，根據彈簧特性先擇合適的形態

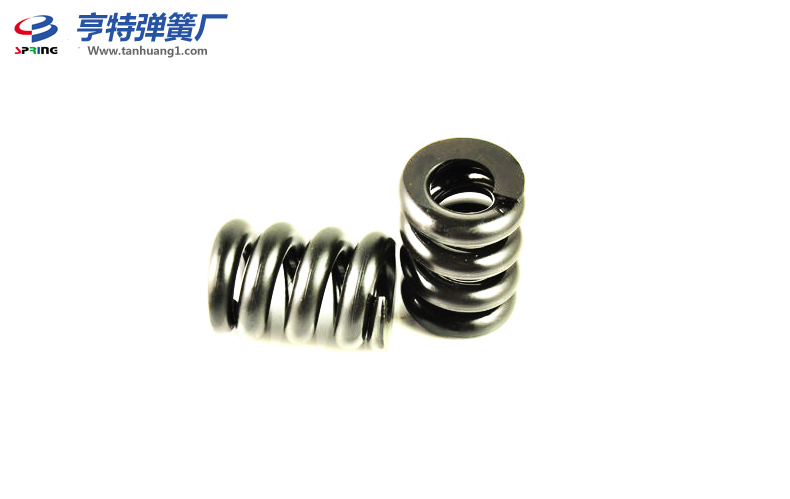

（1）圓形截面圓柱螺旋壓縮彈簧：特性線呈線性，剛度穩定，結構簡單，制造方便，應用較廣，在機械設備中多用作緩沖、減振以及儲能和控制運動。
（2）矩形截面圓柱螺旋壓縮彈簧：矩形與圓形截面材料的壓縮彈簧相比，在同樣的空間條件下用材多，故吸收的能量也大，適用于空間位置小或受沖擊載荷作用的場合。其特性線接近于直線，剛度更接過于常數。但矩形截面圓柱螺旋壓縮彈簧生產成本相對很高。
（3）組合彈簧的設計：當設計承受載荷較大，且安裝空間受限制的圓柱螺旋壓縮彈簧時，可采用組合彈簧。比普通彈簧輕，鋼絲直徑較小，制造方便。
3、彈簧計算
彈簧的設計有很多的工具或是軟件都可以實現常規的計算，如我司網站上也有在線的彈簧計算器。參照實例按步驟代入數據，系統會自動計算出結果。根據結果可反復代入數據進行優化設計，直到計算出最合適的參數。雖然計算工具有很多，但基礎的公式還是有必要知道的，壓縮彈簧的計算公式如下：
K=Gd4/8/n/D3
上面公式里每項代表的含義為：
G = 剪切彈性模量[MPa, psi]（G值大小為：鋼絲8000，不銹鋼7200）
d = 線徑 [mm, in]
n = 有效圈數 [-]
D = 中心直徑 [mm, in]
k = 彈簧系數 [N/mm, lb/in]
這個公式是彈簧剛度的計算公式，剛度乘以工作行程（彈簧的壓縮高度）就等于這個彈簧的工作載荷。通過上式，我們可以得出，壓縮彈簧的參數必須由：材料、線徑、中心直徑、有效圈數、彈簧總長，工作高度，需求力度這些參數組成。如果對力度沒有特別要求的彈簧，可以不提供彈簧的工作高度和需求力度的參數 。
彈簧規格
壓縮彈簧規格型號標記格式如下：
名稱代號 型式代號 –線徑X彈簧中徑X彈簧高度-精度代號 旋向代號 標準代號 材料牌號-表面處理
式中線徑截面的尺寸參數如是正方形或是長方形時，d的表達式為 （長度X寬度）
圓柱螺旋壓縮彈簧的名稱代號為Y，彈簧在端圈形式上分為A型(兩端圈并緊磨平）和B型(兩端圈并緊鍛平）兩種。
圓柱螺旋壓縮彈簧標記示例：
YB型彈簧，線徑Φ30mm，彈簧中徑Φ150mm，自由高度300mm，制造精度為3級，材料為60Si2MnA，表面涂漆處理的彈簧(可以是左旋或右旋，要求旋向時，需注出LH或RH)。
標記為：YB 30×150×300 GB/T 2089-2003
YA型彈簧，線徑Φ1.2mm，彈簧中徑Φ8mm，自由高度40mm，制造精度為2級，材料為B級碳素彈簧鋼絲，表面鍍鋅處理的彈簧。
標記為：YA 1.2×8×40-2 GB/T 2089-2003 B級
壓縮彈簧畫法
現在畫圖的軟件非常多，如：UG、SW、PROE、CAD等。但無論怎么畫最終都需要在圖紙上體現出來，應此這里主要介紹彈簧在圖紙上的畫法

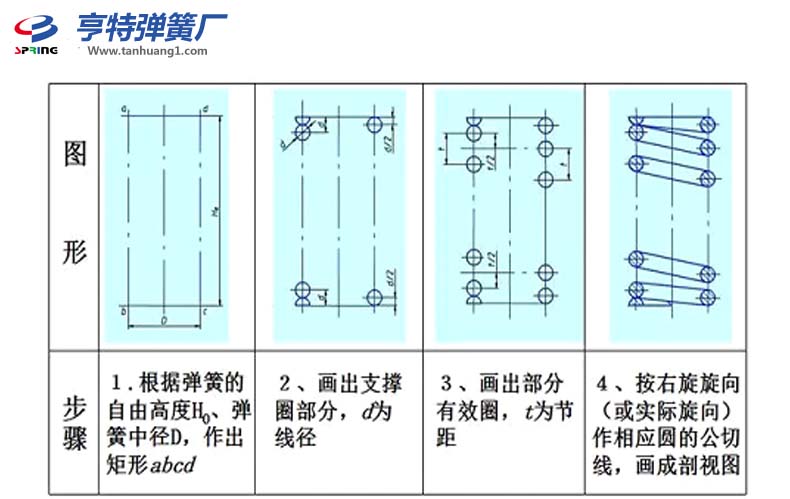

圓柱螺旋壓縮彈簧CAD的畫法

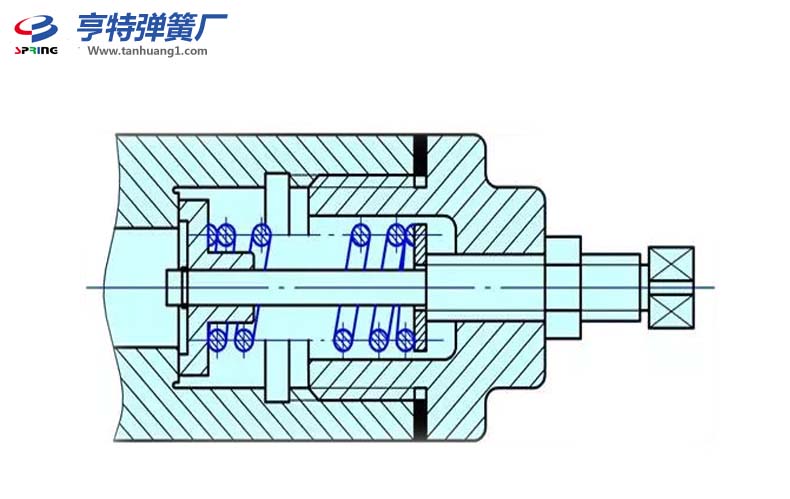

彈簧在裝配圖中的畫法，機件被彈簧遮擋的輪廓一般不畫，未被遮擋的部分畫到彈簧的外輪廓線處或彈簧中徑處。
彈簧用途
緩沖或減振，如破碎機的支撐彈簧、車輛的懸架彈簧和減震彈簧等;
機械的儲能，如鐘表、儀表和自動控制機構上的原動彈簧;
控制運動，如氣門、離合器、制動器、壓縮器和各種調節器上的彈簧;
測力裝置，如彈簧稱和動力計上的彈簧。
彈簧生產
壓縮彈簧生產廠家眾多，由于入門級別低廠家之間加工水平也參差不齊，采購彈簧時需根據需求選擇適當的彈簧加工廠家，例如，有力度要求的彈簧，生產廠家卻沒有相關的測試儀器，加工的彈簧品質就不好保證了。其次不同地區間由于每個地區的工業發展方向不同，各大地區間彈簧加工廠家生產的彈簧品類也會不同。如新疆、西藏、甘肅等地區的彈簧廠，它們主要加工重工業為主的彈簧，其設備也是加工大型彈簧為主的大型機器。如果用這種機器生產小型彈簧，那彈簧的價格也會高的離譜。同樣，東莞彈簧廠、深圳彈簧廠、江蘇彈簧廠則以中小型精密彈簧為主，如采購大型重工業用彈簧的話，這些地區的彈簧廠家也只有去別的同行廠家采購了。因此批發采購彈簧時如果選擇不當，雖然都是彈簧廠家直銷彈簧的價格也會上升很多。
彈簧標準- 標準（國家標準）
GB/T 1239.2－1989 冷卷圓柱螺旋壓縮彈簧 技術條件
GB/T 1239.3－1989 冷卷圓柱螺旋扭轉彈簧 技術條件
GB/T 1239.4－1989 熱卷圓柱螺旋彈簧 技術條件
GB/T 1239.6－1992 圓柱螺旋彈簧 設計計算
GB/T 1973.1－2005 小型圓柱螺旋彈簧 技術條件
GB/T 1973.2－2005 小型圓柱螺旋拉伸彈簧 尺寸及參數
GB/T 1973.3－2005 小型圓柱螺旋壓縮彈簧 尺寸及參數
GB/T 2087－2001 圓柱螺旋拉伸彈尺寸及參數（半圓鉤環型）
GB/T 2088－1997 圓柱螺旋拉伸彈（圓鉤環壓中心型）尺寸及參數
GB/T 2089－2009 圓柱螺旋壓縮彈簧（兩端并緊磨平或鍛平型）尺寸及參數
GB/T 4142－2001 圓柱螺旋拉伸彈尺寸及參數（圓鉤環型）
GB/T 2785－1988 內燃機氣門彈簧技術條件
GB/T 2940－2005 柴油機用噴油泵、調速器、噴油器彈簧技術條件
GB/T 4036－1983 手表發條
GB/T 4037－1983 手表游絲
GB/T 1972－2005 碟形彈簧
GB/T 10867－1989 彈簧減振器
GB/T 13828－1992 多股圓柱螺旋彈簧
GB/T 9296－1988 地彈簧
GB/T 1805－2001 彈簧術語
GB/T 1358－1993 圓柱螺旋彈簧尺寸系列
JB/T 6655－1993 耐高溫彈簧技術條件
JB/T 10416－2004 汽車懸架用螺旋彈簧 技術條件
JB/T 10417－2004 摩托車減震彈簧 技術條件
JB/T 10418－2004 氣彈簧設計計算
JB/T 6653－1993 扁鋼絲圓柱螺旋壓縮彈簧
JB/T 6654－1993 平面渦卷彈簧 技術條件
JB/T 7366－1994 平面渦卷彈簧設計計算
JB/T 8584－1997 橡膠—金屬螺旋復合彈簧
JB/T 9129－2000 60Si2Mn鋼螺旋彈簧 金相檢驗
JB/T 9127－2000 圓柱螺旋彈簧噴丸 技術規范
JB/T 3338.1－1993 液壓件圓柱螺旋壓縮彈簧 技術條件
JB/T 3338.2－1993 液壓件圓柱螺旋壓縮彈簧 設計計算
JB/T 8046.1－1996 壓縮氣彈簧
JB/T 8046.2－1996 可鎖定氣彈簧
JB/T 7367.1－2000 圓柱螺旋壓縮彈簧超聲波探傷方法
JB/T 7757.1－1995 機械密封用圓柱螺旋彈簧
JB/T 7283－1994 農業機械鋼板彈簧技術條件
JB/T 50022－1994 農業機械鋼板彈簧產品質量分等
JB/T 3383－1983 汽車鋼板彈簧臺架試驗方法
JB/T 3782－1984 汽車鋼板彈簧金相檢驗標準
JB/T 539－1984 汽車鋼板彈簧銷和吊耳技術條件
ZB T 06001－1988 汽車鋼板彈簧噴丸處理規范
QCn29035－1991 汽車鋼板彈簧技術條件
QC/T 29103－1992 汽車鋼板彈簧質量分等規定
JB/T 53394－2000 碟形彈簧 產品質量分等
JB/T 3396－2000 液壓件圓柱螺旋壓縮彈簧 產品質量分等
