錐形彈簧

　　又名螺旋錐形壓縮彈簧，是壓縮彈簧的一種。錐形彈簧為什么設計成錐形？是因為錐形彈簧的力度曲線、壓并高度和特性的不同，這些性質對一些特殊情況的運用提供了完美的解決方案。

　　錐形彈簧圖片

錐形彈簧

　　錐形彈簧和圓柱壓縮彈簧的區別

　　錐形彈簧和圓柱壓縮彈簧的區別在于形狀和力度的區別。圓柱壓縮彈簧顧名思義是一個圓柱形的壓縮彈簧，彈簧的上端和下端大小一至，其力度為直線上升型。而錐形彈簧的形狀是一端小另一端大的塔形結構，力度曲線為曲線上升形。

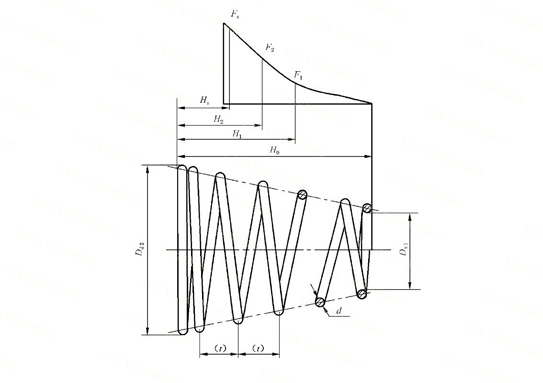

　　錐形彈簧壓力和系數曲線

　　錐形彈簧在所受壓力逐漸增大時，彈簧從大圈開始逐漸接觸，有效工作圈數隨之減少，而剛度系數則逐漸增大，一直到所有彈簧圈完全壓并為止，其特性線為漸增型。這種彈簧的壓力曲線為漸增型，剛度系數是變值，所以自振頻率也是變值，有利于防止發生共振，因而多用于需要減振的場合。如電機、轉子、氣門等，錐形彈簧還有用于墊圈、墊片的案例。

　　錐形彈簧規格

　　d (彈簧線徑) ：該參數描述了彈簧線的直徑。

　　De (大底外徑)：彈簧最寬端的外徑。

　　De (小底外徑)：彈簧最窄端的外徑。

　　L0 (自然長度)：彈簧在沒受外力，自然狀態下的長度。

　　Lc (壓并長度)：彈簧壓至各線圈接觸時的理論長度。

　　L1 > F1：彈簧壓縮到長度L1時對應的力度F1。

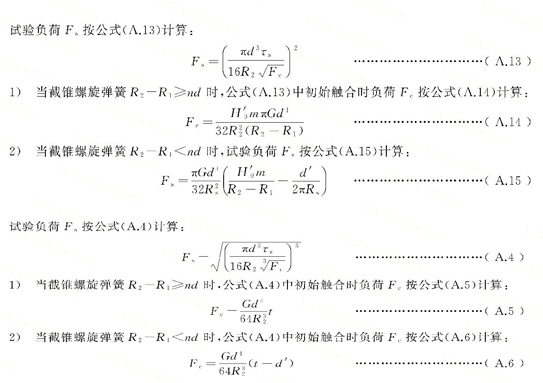

　　錐形彈簧彈力設計計算公式

　　錐形彈簧彈力設計計算公式分為等節距和不等節距兩種方法，其計算方法見下圖。

錐形彈簧彈力設計計算公式

　　錐形彈簧標準

　　錐形彈簧標準的國家標準為《GB/T 30817-2014》。本標準規定了用圓截面材料冷卷咸錐螺旋彈簧的技術要求、試驗方法、檢驗規則及包裝、標志、運輸、貯存要求等。 本標準適用于材料咸面直徑小于或等于16 mm的冷卷圓截面截錐螺旋彈簧（錐形彈簧）。

錐形彈簧圖紙

　　錐形彈簧圖紙繪制方法　　

　　技術要求：

　　1、彈簧旋向：X；

　　2、總閻數：X,有效圈數：X；

　　3、兩端并緊不磨；

　　4、表面涂防銹汕處理；

　　5、未注公差按1B/T 30817 X級精度的規定；
