怎么去設計計算一個合理的彈簧？

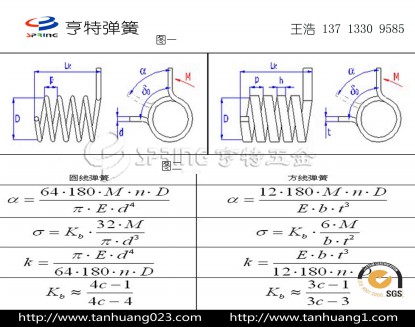

       目前，廣泛應用的彈簧應力和變形的計算公式是根據材料力學推導出來的。若無一定的實際經驗，很難設計和制造出高精度的彈簧，隨著設計應力的提高，以往的很多經驗不再適用。例如，彈簧的設計應力提高后，螺旋角加大，會使彈簧的疲勞源由簧圈的內側轉移到外側，所有的計算也只是給我們一個大的方向從而減少研發成本。下面我給大家介紹下大至的計算方法。（見圖一）

螺旋線圈構成的圓柱形彈簧，工作線圈間為恒定間距，能夠承受垂直于環繞軸沿著卷繞方向和反方向的扭力。線徑大于16mm的彈簧通常為冷卷。熱成型彈簧用于強負載的直徑大于10mm的較大尺寸彈簧。

備注：該計算設計用于線圈卷繞方向的扭轉負載，不計入彈簧內部或外部導向零件的支撐效果。也不計入出現的摩擦效果。線圈之間的可能的摩擦也不計入在內。



特殊屬性

• 適合中低負載
• 線性工作特性
• 相關低彈簧系數
• 低費用



彈簧設計

扭簧按兩種基本設計制造：緊和松（線圈間隙）。如果是靜態負載，緊湊的線圈為推薦選項。但是，工作線圈之間出現摩擦，這將導致彈簧壽命減少。另外，線圈的過于接近的間隙阻止彈簧完美噴丸。

備注： 承載負載過程中，在卷繞方向上的負載彈簧長度增加。熱成型彈簧通常一定在線圈之間會有間隙。



彈簧計算基本關系式（見圖二）

c = 彈簧指數(c=D/d; c=D/t) [-]
b = 線寬[mm, in]
d = 線徑[mm, in]
D = 中心彈簧直徑[mm, in]
M = 彈簧負載[Nmm, lb in]
E = 拉伸彈性模量[MPa, psi]
k = 扭轉彈簧率[Nmm/°, lb in/°]
K_b = 曲線修正因數[-]
L_K = 卷繞部分的長度[mm, in]
n = 工作線圈數[-]
p = 線圈間距[mm, in]
t = 線厚度[mm, in]
a =角度偏移 [°]
d₀ =自由彈簧的角度[°]
s =彈簧材料的彎曲應力 [MPa, psi]
曲線修正因數
修正因數顯示彈簧來自曲線的額外應力
彈簧功能尺寸
扭簧的功能變形（引腳偏轉）導致其尺寸變化。負載下沿著卷繞方向的彈簧直徑減小。

D"=D*n/((n+a)/360))

另外：封閉卷繞彈簧長度增加

L"=LK+d*(a/360)



推薦彈簧尺寸





考慮到應力集中的可能性發生，扭簧引腳的形狀一定越簡單越好。扭簧中使用的基本引腳類型可以參看下圖。引腳設計的選擇依據所需的彈簧安裝方式，其尺寸以及所需的負載點到彈簧軸心的距離，同時，支撐引腳和工作引腳也會有所不同。

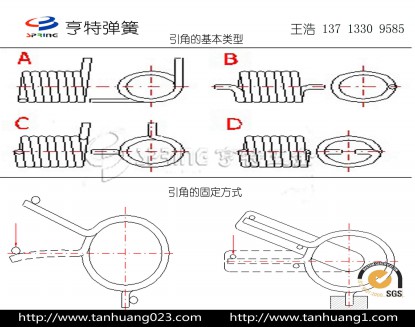

引腳的基本類型



1. 直線相切引腳
2. 直線軸向引腳
3. 法向外部引腳
4. 法向內部引腳

固定引腳方式



如果引腳全被固定，扭轉彈簧線圈產生工作角度。如果一端引腳自由，負載時引腳彎曲。這將使引腳角度偏轉量增加。引腳彎曲總量隨著引腳長度的增加而增加。引腳固定安裝增加了計算的精度，同時提高了彈簧的功能。
